植物根系分析仪

GXY-A植物根系分析仪也叫植物根系图像分析仪，是基于图像识别技术，植物离体洗根后的根系扫描分析仪器，可以分析根系长度、直径、表面积、体积、根尖数、分叉数等，广泛适用于根系形态学及构造研究。

植物根系分析仪可用于解决根系结构和几何参数难以获取的问题，提升从业人员工作效率、减少人工成本，提供植物根系表型多参数快速测量。

1、图片预处理功能

     1.1 二值化：在目标和背景比较相似时，调整阈值来凸显目标轮廓。

     1.2 杂质剔除：设定一个像素值后，植物根系分析系统软件可自动剔除图片中小于该像素的独立点，以保证植物根系分析不受杂质影响，更为准确。

     1.3 自由选择目标区：可测量根系的某一部分。

2、辅助测量功能

     2.1 放大缩小：放大缩小图片以便对植物根系局部进行观察和调整。

     2.2 自动标定：用户输入扫描像素后，植物根系分析系统软件自动换算实际长度。

3、保存图片、数据导出及追加

     3.1 保存图片、数据导出：将图片或数据导出至指定文件夹。

     3.2 数据追加：将该条数据追加至指定文件下方。

     3.3 直方图导出：根据分档参数不同，导出相应的直方图。

4、各个参数的自定义分档

     植物根系长度、直径、投影面积、表面积、体积均可进行自定义分档，分档结果可导出。

5、大批量全自动分析：

     打开多张图片后，根系分析系统自动进行根系分析，并显示根系分析进度，测量完成后自动导出至固定文件夹。

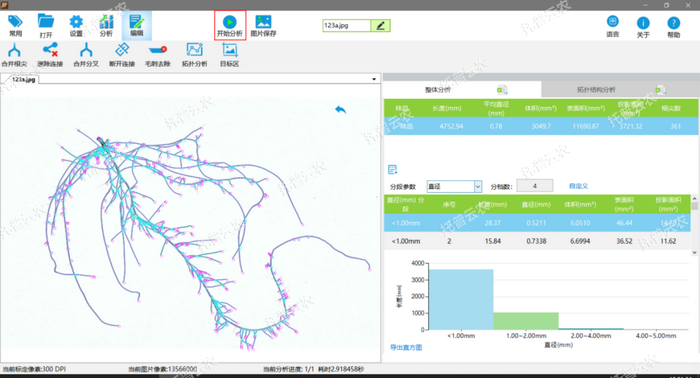

6、拓扑分析

     选点后自动识别后用不同颜色标出主根及侧根、自动计算侧根数量。

7、还原至初始图片：

     在图片进行分析或操作后，将图片还原为刚打开时的状态。

8、手工校正分析结果：

     合并分叉、删除连接、合并根尖、断开连接、毛刺去除

1、整体参数：

 (1)根尖数：总根尖数量，等于终止连接点的数量

     范围：0-1,000

     精度：误差<5%

(2)植物根系长度：总的根系长度，包括主根和各级次根

     范围：0-10,000 mm

     精度：误差<3.65%

(3)平均直径：根系的平均直径

     范围：0-20 mm

     精度：误差<0.04%

(4)投影面积：根系整体的投影面积

     范围：0-200,000 mm2

     精度：误差<4.02%

(5)表面积：整体的表面积

     范围：0-1,000,000 mm2

     精度：误差<3.75%

(6)体积：整体体积

     范围：0-2,000,000,000 mm3

     精度：误差<3.82%

2、拓扑分析参数（需要相对完整根系）：

(1)数量：各级根的数量总和

     范围：0-1,00

(2)连接数：各级侧根上的连接数总和

     范围：0-100

(3)长度：各级侧根的长度总和

     范围：0-10,000 mm

(4)直径：各级侧根的平均直径

     范围：0-20 mm

(5)表面积：各级侧根的表面积总和

     范围：0-1,000,000 mm2

(6)体积：各级侧根的体积总和

     范围：0-2,000,000,000 mm3

(7)投影面积：各级侧根的投影面积总和

     范围：0-200,000 mm2
